براہ راست ایئر تھرمو الیکٹرک کولرز اسمبلیوں سے

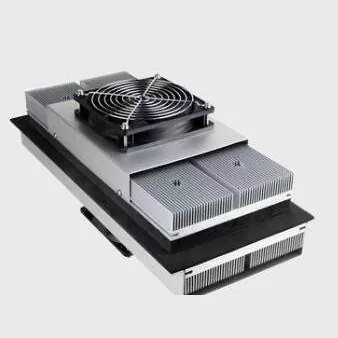

X-Meritan سے ڈائریکٹ ٹو ایئر تھرمو الیکٹرک کولرز اسمبلیاں سالڈ سٹیٹ تھرمل مینجمنٹ میں انجینئرنگ کی برسوں کی مہارت کے خاتمے کی نمائندگی کرتی ہیں۔ یہ ریپڈ کولنگ ڈائریکٹ ٹو ایئر TEC پیلٹیئر یونٹس پیلٹیئر اثر کو براہ راست کرنٹ کے ساتھ سیمی کنڈکٹر چپس چلانے کے لیے استعمال کرتے ہیں، فوری گرمی اور سردی کی علیحدگی حاصل کرتے ہیں۔ ہماری اپنی چین میں قائم فیکٹری میں ڈیزائن اور تیار کردہ، یہ اسمبلیاں روایتی کمپریسر کولنگ کے لیے کمپن سے پاک اور آلودگی سے پاک متبادل پیش کرتی ہیں، جو انہیں اعلیٰ صحت سے متعلق صنعتی ایپلی کیشنز کے لیے مثالی بناتی ہیں۔

ساختی خصوصیات

ڈائریکٹ ٹو ایئر تھرمو الیکٹرک کولرز اسمبلی کا بنیادی حصہ ایک اعلی کارکردگی والی سیمی کنڈکٹر تھرمو الیکٹرک چپ ہے جو ٹھوس ریاست کے فن تعمیر میں مربوط ہے۔ تمام مکینیکل حرکت پذیر پرزوں کو ختم کرکے، نظام ایک ناہموار ڈھانچہ حاصل کرتا ہے جو فطری طور پر کمپن اور مکینیکل لباس کے خلاف مزاحم ہوتا ہے، جس سے طویل سروس کی زندگی میں مستحکم آپریشن کو یقینی بنایا جاتا ہے۔ اسمبلی میں TEC ماڈیول کے گرم اور ٹھنڈے دونوں جنکشن پر عین مطابق انجنیئرڈ ہیٹ سنک موجود ہیں، جو کولنگ کور کے ساتھ براہ راست تھرمل رابطے میں ہیں۔ یہ آپٹمائزڈ تھرمل پاتھ ہدف کے ماحول سے تیزی سے گرمی جذب کرنے اور محیطی ہوا میں موثر کھپت کی سہولت فراہم کرتا ہے۔ مزید برآں، کمپیکٹ اور ماڈیولر ڈیزائن پروڈکٹ کو کم سے کم فزیکل فوٹ پرنٹ پر قبضہ کرنے کی اجازت دیتا ہے، جس سے روایتی ریفریجریشن سسٹمز کے بغیر موجودہ آلات کے بلاکس یا چھوٹے انکلوژرز میں ضم کرنا آسان ہوجاتا ہے۔

کام کرنے کا اصول

ڈائریکٹ ٹو ایئر تھرمو الیکٹرک کولرز اسمبلیاں پیلٹیئر اثر کی بنیاد پر سالڈ سٹیٹ ہیٹ پمپ کے طور پر کام کرتی ہیں۔ جب انٹیگریٹڈ سیمی کنڈکٹر چپس پر ڈائریکٹ کرنٹ (DC) لگایا جاتا ہے، تو تھرمل گریڈینٹ بنتا ہے، جس کی وجہ سے حرارت فعال طور پر ڈیوائس کے ایک طرف سے دوسری طرف منتقل ہوتی ہے۔ اس عمل کا انتظام ڈوئل فین کنفیگریشن کے ذریعے کیا جاتا ہے جہاں سرد سائیڈ پر ایک سرشار پنکھا ہوا میں کھینچتا ہے، اسے ٹھنڈی ہیٹ سنک سے گزرتا ہے، اور ٹھنڈی ہوا کا مسلسل بہاؤ براہ راست ہدف تک پہنچاتا ہے۔ اس کے ساتھ ہی، گرم سائیڈ پر ایک اعلی کارکردگی والا پنکھا ارد گرد کے ماحول میں فضلہ حرارت کے اخراج کو تیز کرتا ہے۔ روایتی سائیکلنگ کمپریسرز کے برعکس، یہ ٹیکنالوجی تقریباً فوری تھرمل ردعمل کو سپورٹ کرتی ہے اور ان پٹ کرنٹ کو ماڈیول کر کے ٹھنڈک کی شدت کو انتہائی درستگی کے ساتھ ایڈجسٹ کرنے کی اجازت دیتی ہے۔ یہ "الیکٹرانک ایئر کنڈیشنگ" نقطہ نظر اس بات کو یقینی بناتا ہے کہ حساس اجزاء مکینیکل تناؤ اور ریفریجرینٹ پر مبنی کولنگ سے وابستہ ماحولیاتی خطرات سے محفوظ ہیں۔

بنیادی درخواست کے علاقے

پریسجن الیکٹرانک انکلوژرز:کومپیکٹ ہاؤسنگ یونٹس میں حساس سرکٹری کو زیادہ گرم ہونے سے بچانے کے لیے ڈائریکٹ ٹو ایئر تھرمو الیکٹرک کولرز اسمبلیاں استعمال کی جاتی ہیں۔

طبی تشخیصی آلات:یہ درست طبی امیجنگ اور لیبارٹری تجزیہ کے لیے ضروری مستحکم، کمپن فری تھرمل ماحول فراہم کرتا ہے۔
آپٹیکل اور لیزر سسٹمز:طول موج کے بڑھنے کو روکنے اور سگنل کی سالمیت کو برقرار رکھنے کے لیے لیزر ڈائیوڈس کے لیے مستقل درجہ حرارت کو برقرار رکھنے کے لیے یہ ضروری ہے۔
ٹیلی کمیونیکیشن ہارڈ ویئر:یہ ریموٹ آؤٹ ڈور ٹیلی کام بلاکس کے قابل اعتماد آپریشن کو یقینی بناتا ہے جہاں روایتی ایئر کنڈیشنگ ناقابل عمل یا بہت زیادہ ہے۔

کمپنی کی طاقت اور وشوسنییتا

● تجربہ کار صنعت کی مہارت

ہم تھرمو الیکٹرک صنعت میں ایک دہائی سے زیادہ کے خصوصی تجربے سے فائدہ اٹھاتے ہیں، جو کہ عالمی منڈیوں کے سخت معیارات پر پورا اترتے ہوئے اعلیٰ بھروسہ مند ٹھنڈک حل فراہم کرتے ہیں۔

● اندرون خانہ مینوفیکچرنگ ایکسیلنس

ہم چین میں اپنی پیشہ ورانہ فیکٹری چلاتے ہیں، پورے پیداواری عمل پر مکمل کنٹرول برقرار رکھتے ہوئے - خام سیمی کنڈکٹر مواد کی جانچ سے لے کر فائنل اسمبلی اور سیلنگ تک۔

● حسب ضرورت ڈیزائن اور انجینئرنگ

ہم مخصوص گاہک کی ضروریات کے مطابق مخصوص تھرمل مینجمنٹ سلوشنز تیار کرنے میں مہارت رکھتے ہیں، اس بات کو یقینی بناتے ہوئے کہ انتہائی پیچیدہ تکنیکی چیلنجوں کا بھی درستگی کے ساتھ نمٹا جائے۔

● سخت کوالٹی مینجمنٹ سسٹم

ہم ISO 9001 معیارات کے ساتھ منسلک ایک سخت، کمپنی کی طرف سے منظور شدہ کوالٹی کنٹرول کے عمل کی پابندی کرتے ہیں جہاں ہمارے چار مراحل کے 100% تھرمو الیکٹرک کولر کارکردگی کی جانچ سے گزرتے ہیں، بشمول AC-مزاحمت، تھرمل چالکتا، اور Seebeck coefficient کی تصدیق۔

● اعلی درجے کی تکنیکی صلاحیتیں۔

ہمارے پاس ہائی انٹیگریٹی ماؤنٹنگ کے لیے ملکیتی ٹیکنالوجیز ہیں، بشمول ویکیوم سولڈرنگ، وائر بانڈنگ، اور غیر فعال ماحول میں سیل کرنا تاکہ زیادہ تناؤ والے حالات میں طویل مدتی استحکام کو یقینی بنایا جا سکے۔

● عالمی پارٹنر اور سروس فراہم کنندہ

ہم چینی مینوفیکچرنگ کی کارکردگی کو اعلیٰ درجے کی انجینئرنگ کے ساتھ جوڑتے ہیں تاکہ دنیا بھر میں صنعتی، ایرو اسپیس اور طبی شراکت داروں کو بہترین لاگت اور کارکردگی کا تناسب اور یکے بعد دیگرے پیشہ ورانہ تعاون فراہم کیا جا سکے۔

تکنیکی مخففات اور تعریفیں

TEC: تھرمو الیکٹرک کولر

TGM: تھرمو الیکٹرک جنریٹر ماڈیول

ڈی ٹی میکس: تھرمو الیکٹرک کولر کے گرم اور ٹھنڈے اطراف کے درمیان زیادہ سے زیادہ قابل حصول درجہ حرارت کا فرق

Imax: تھرمو الیکٹرک کولر کے ذریعے ان پٹ کرنٹ جس کے نتیجے میں زیادہ سے زیادہ DT (DTmax)

Umax: DTmax پر تھرمو الیکٹرک کولر رابطوں کے پار وولٹیج

Qmax: تھرمو الیکٹرک کولر کی زیادہ سے زیادہ کولنگ کی گنجائش۔ اس کا تعین تھرمو الیکٹرک کولر کے ذریعے زیادہ سے زیادہ کرنٹ اور گرم اور سرد اطراف کے درمیان صفر درجہ حرارت کے فرق پر کیا جاتا ہے۔

ریک: تھرمو الیکٹرک کولر کی مزاحمت 1 کلو ہرٹز کی فریکوئنسی کے ساتھ متبادل کرنٹ کے تحت ماپا جاتا ہے۔
