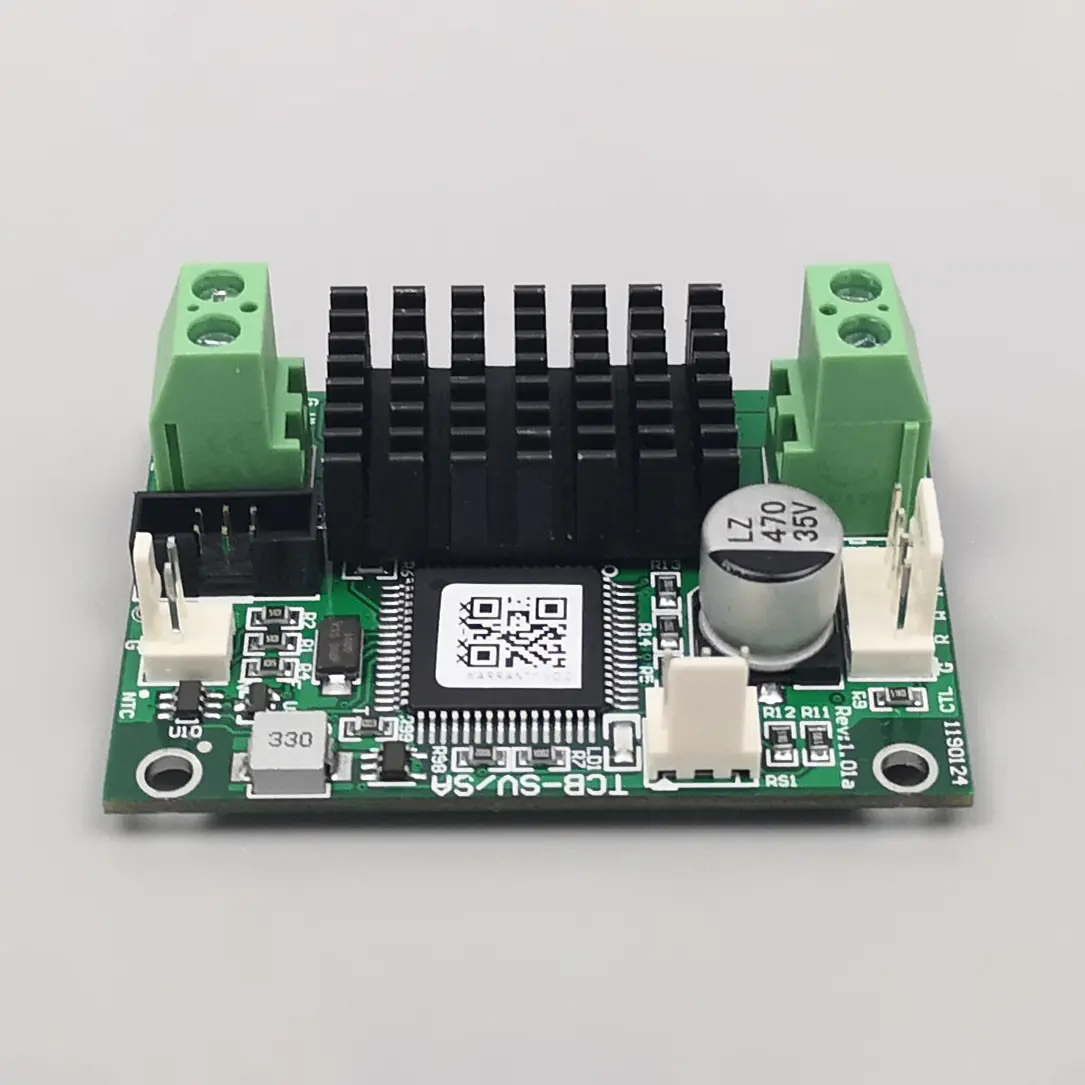

دیمائیکرو TECs کے لیے TCB-SV درجہ حرارت کنٹرولرہائپر لوکل تھرمل مینجمنٹ میں گیم چینجر کے طور پر ابھرا ہے۔ الٹرا کمپیکٹ تھرمو الیکٹرک کولرز (TECs) کے لیے ڈیزائن کیا گیا، یہ کنٹرولر ہائی ریزولوشن کرنٹ اسٹیئرنگ اور سب ملکیلون استحکام فراہم کرتا ہے۔ اس گہرے غوطے میں، ہم اس کے فن تعمیر، فوائد/مقصد، حقیقی دنیا کے استعمال کا جائزہ لیتے ہیں اور انجینئرنگ کے اکثر سوالات کے جوابات دیتے ہیں۔ Fuzhou X-Meritan Technology Co., Ltd. اس کنٹرولر کو اگلی نسل کے فوٹوونک اور بائیو میڈیکل سسٹمز میں ضم کرتا ہے۔ چاہے آپ LiDAR یا DNA ایمپلیفیکیشن پر کام کر رہے ہوں، TCB‑SV سائز اور درستگی کا زبردست امتزاج پیش کرتا ہے۔
🔬 مائیکرو TECs کے لیے TCB-SV ٹمپریچر کنٹرولر کی تعریف کیا ہے؟
اس کا کنٹرول فن تعمیر عام مقصد کے PIDs کو کیسے بہتر کرتا ہے؟
TCB-SV ایک عام PID نہیں ہے۔ یہ مائیکرو اوہم بوجھ کے لیے ایک انکولی فیڈ فارورڈ لوپ کے علاوہ لکیری آؤٹ پٹ کو ملازمت دیتا ہے۔ یہ چھوٹے چھوٹے پیلٹیئر عناصر میں موجود پرجیوی مزاحمت کو براہ راست مخاطب کرتا ہے۔ Fuzhou X-Meritan Technology Co., Ltd. نے اسے پتلی فلم TECs (2x2 ملی میٹر تک) کے ساتھ جانچا ہے اور <0.002°C لہر کا مشاہدہ کیا ہے۔ اس کا دوئبرووی آؤٹ پٹ ڈیڈ بینڈ کو ختم کرتا ہے، جو اسے محیط کے قریب کرائیوجینک یا حرارتی چکروں کے لیے مثالی بناتا ہے۔ مزید یہ کہ،مائیکرو TECs کے لیے TCB-SV درجہ حرارت کنٹرولراس میں I2C اور ینالاگ انٹرفیس شامل ہیں، لہذا یہ کمپیکٹ آلات کے اندر بغیر کسی رکاوٹ کے گھونسلے بناتا ہے۔
⚙️ کلیدی صلاحیتیں: کس طرح TCB-SV مائیکرو TEC کارکردگی کو بلند کرتا ہے۔
مائیکرو ٹی ای سی کے ساتھ انجینئرز کس استحکام کے اعداد و شمار کی توقع کر سکتے ہیں؟
ابتدائی اپنانے والوں کے ساتھ تعاون میں،Fuzhou X-Meritan Technology Co., Ltd.0.8 A مائیکرو TEC کا استعمال کرتے ہوئے 24 گھنٹوں کے دوران ±0.005°C سے نیچے طویل مدتی بڑھے ہوئے دستاویزی دستاویز۔ کنٹرولر 24 بٹ ADC سینسنگ اور تیز رفتار PWM-سموٹنگ فلٹر لگاتا ہے۔ یہاں تک کہ تھرمل بوجھ 0.2 J/K جتنا چھوٹا ہے، کوئی دوغلا پن نہیں ہوتا ہے۔ نیچے دی گئی جدول TCB-SV کا روایتی درجہ حرارت کنٹرولرز سے موازنہ کرتی ہے۔
| پیرامیٹر |
TCB-SV (مائیکرو TEC آپٹمائزڈ) |
معیاری بینچ ٹاپ کنٹرولر |
| کم از کم TEC موجودہ قرارداد |
0.5 ایم اے |
5–10 ایم اے (عام) |
| درجہ حرارت کا استحکام (10mK رینج) |
±0.002°C |
±0.05°C |
| فارم فیکٹر |
30 x 30 ملی میٹر ماڈیول |
½‑ریک 4U |
| دوئبرووی / لکیری آؤٹ پٹ |
جی ہاں، ہموار صفر کراس |
اکثر یونی پولر یا ریلے |
📊 TCB-SV درجہ حرارت کنٹرولر: فوائد اور حدود
اسے کیوں منتخب کریں - اور آپ کو کہاں محتاط رہنا چاہیے؟
| ✅ مضبوط پوائنٹس |
⚠️ ٹریڈ آف |
- الٹرا فائن کرنٹ ریزولوشن (µTECs کے لیے مثالی)
- انتہائی کم شور: سینسر پر <1 µV
- مائیکرو سیکنڈ جواب کے ساتھ موافقت پذیر PID
- کمپیکٹ SMD اسمبلی، آسان سرایت
- وسیع فراہمی 5-28 V، اعلی کارکردگی
|
- زیادہ سے زیادہ آؤٹ پٹ 2 A (بڑے TECs کے لیے نہیں)
- غیر ملکی TECs کے لیے فرم ویئر ٹیوننگ کی ضرورت ہے۔
- کوئی بلٹ ان گرافک ڈسپلے نہیں (صرف ریموٹ)
- ان پٹ کیپیسیٹینس لے آؤٹ کے لیے حساس
- بنیادی آن آف کنٹرولرز سے زیادہ قیمت
|
زیادہ ابتدائی سرمایہ کاری کے باوجود،Fuzhou X-Meritan Technology Co., Ltd.اس بات پر زور دیتا ہے کہ توانائی کی بچت اور فوٹوونکس الائنمنٹ میں تھرمل تکرار کم ہونے کی وجہ سے ملکیت کی کل لاگت گر جاتی ہے۔
🔄 مائیکرو ٹی ای سی کے ساتھ متحرک تھرمل سائیکلنگ
کیا TCB-SV اوور شوٹ کے بغیر تیز متبادل ہیٹنگ/کولنگ کو سنبھال سکتا ہے؟
ہاں — کی پیش رفت کی خصوصیات میں سے ایکمائیکرو TECs کے لیے TCB-SV درجہ حرارت کنٹرولراس کی "تھرمل رفتار فیڈ فارورڈ" ہے۔ پی سی آر یا لیزر ویو لینتھ اسٹیبلائزیشن میں، آپ کو اکثر ہیٹنگ اور کولنگ کے درمیان تیزی سے سوئچ کرنے کی ضرورت ہوتی ہے۔ TCB-SV پیلٹیئر کے الٹ جانے کی توقع کرتا ہے اور پچھلے EMF کی تلافی کرتا ہے۔ Fuzhou X-Meritan Technology Co., Ltd. نے <3% اوور شوٹ کے ساتھ 3x3 mm TEC پر 5°C/s سلیو ریٹ کا مظاہرہ کیا۔ یہ کوانٹم کیسکیڈ لیزر پیکیجنگ اور مائیکرو فلوڈک تھرمل سائیکلرز کے لیے بہترین بناتا ہے۔
🏭 ایپلیکیشن پینوراما: جہاں TCB‑SV فرق ڈالتا ہے۔
کون سے جدید فیلڈز کو سب سے زیادہ فائدہ ہوتا ہے؟
-
آپٹیکل ٹرانسسیور- DWDM لیزر درجہ حرارت استحکام (تتلی پیکجوں کے اندر مائکرو TEC)۔
-
طبی تشخیص- Isothermal ایمپلیفیکیشن چپس (LAMP) کو ±0.1°C درستگی کی ضرورت ہوتی ہے۔
-
خلائی / ایرو اسپیس- کم پاور بجٹ کے ساتھ کولنگ چھوٹے IR ڈیٹیکٹر۔
-
لیبارٹری کے آلات- مائیکرو کیلوریمیٹری، جہاں کم تھرمل ماس اہم ہے۔
Fuzhou X-Meritan Technology Co., Ltd. کوانٹم سینسر تیار کرنے والی ریسرچ لیبز کو TCB-SV فراہم کرتا ہے، کیونکہ اس کا EMC پروفائل غیر معمولی طور پر صاف ہے۔
❓ اکثر پوچھے گئے سوالات (TCB‑SV & micro TECs)
کیا TCB-SV ذیلی ملیمپ TEC کرنٹ کے ساتھ کام کرتا ہے؟
بالکل۔ TCB-SV کا آؤٹ پٹ اسٹیج 0.2 mA تک لکیری ہے، ایک 16 بٹ DAC اور ایک درست اوپ-amp ڈرائیور کی بدولت۔ بہت سے مائیکرو ٹی ای سی، خاص طور پر سینسر کولنگ کے لیے، 10 ایم اے سے کم کرنٹ کی ضرورت ہوتی ہے۔ کنٹرولر ان نچلی سطحوں پر بھی خطوط کو برقرار رکھتا ہے، H‑برج کے ڈیزائن میں نظر آنے والے "کراس اوور ڈسٹورشن" سے گریز کرتا ہے۔ Fuzhou X-Meritan Technology Co., Ltd. 1 mA سے کم درستگی کو زیادہ سے زیادہ کرنے کے لیے سینس ریزسٹر کو کیلیبریٹ کرنے کے لیے ایپلیکیشن نوٹس فراہم کرتا ہے۔
کس قسم کا درجہ حرارت سینسر انٹرفیس مطابقت رکھتا ہے؟
TCB-SV مقامی طور پر PT100/1000 RTDs، NTC تھرمسٹرز (لائنرائزیشن ٹیبلز کے ساتھ)، اور یہاں تک کہ ٹھوس-اسٹیٹ سینسرز جیسے AD590 یا LM335 کو اپنے کنفیگر ایبل اینالاگ فرنٹ اینڈ کے ذریعے سپورٹ کرتا ہے۔ اس میں ایک 24 بٹ ڈیلٹا سگما ADC شامل ہے جس میں قابل پروگرام حوصلہ افزائی کرنٹ ہے۔ مائیکرو TEC ایپلی کیشنز کے لیے، ہم تھرمل وقفہ کو کم کرنے کے لیے چھوٹے NTC چپ تھرمسٹرز (سائز 0201) استعمال کرنے کی تجویز کرتے ہیں۔ Fuzhou X-Meritan Technology Co., Ltd. انضمام کو تیز کرنے کے لیے پہلے سے مماثل تھرمسٹر منحنی خطوط فراہم کر سکتا ہے۔
کیا میں ملٹی زون مائیکرو TEC کنٹرول کے لیے ایک سے زیادہ TCB‑SV کنٹرولرز کو ڈیزی چین کر سکتا ہوں؟
ہاں، TCB‑SV میں کنفیگر ایبل ایڈریسنگ کے ساتھ I²C/SMBus انٹرفیس شامل ہے۔ آپ ایک بس میں 16 آلات تک کام کر سکتے ہیں، جس سے ویو گائیڈ گریٹنگز یا مائیکرو پلیٹ تھرمو سائکلرز کے لیے ملٹی چینل سسٹم بنانا آسان ہو جاتا ہے۔ میزبان درجہ حرارت کی ٹیلی میٹری پڑھ سکتا ہے اور انفرادی طور پر سیٹ پوائنٹس لکھ سکتا ہے۔ Fuzhou X-Meritan Technology Co., Ltd. فوری پروٹو ٹائپنگ کے لیے ایک Python لائبریری اور ایک GUI پیش کرتا ہے۔
کیا TCB-SV فرم ویئر مستقبل کے TEC مواد کے لیے قابل اپ گریڈ ہے؟
ضرور. اس میں UART/I²C پر ایک ان ایپلیکیشن پروگرامنگ (IAP) بوٹ لوڈر ہے۔ جیسے ہی نئی پتلی فلم TECs کے ساتھ مختلف رکاوٹیں یا Seebeck coefficients ظاہر ہوتے ہیں، آپ PID اور linearization ٹیبلز کو اپ ڈیٹ کر سکتے ہیں۔ Fuzhou X-Meritan Technology Co., Ltd. باقاعدگی سے فرم ویئر پیچ جاری کرتا ہے جو کہ نوول مائیکرو TECs کے لیے انکولی گین شیڈولنگ کو بہتر بناتا ہے۔ یہ مستقبل آپ کی سرمایہ کاری کا ثبوت ہے۔
نازک مائیکرو TECs کے لیے TCB-SV میں کیا تحفظات شامل ہیں؟
اس میں قابل پروگرام کرنٹ کو محدود کرنا، تھرمل شٹ ڈاؤن، اور ایک سافٹ اسٹارٹ شامل ہے جو انرش کرنٹ کو روکتا ہے۔ کنٹرولر مسلسل TEC وولٹیج کی نگرانی کرتا ہے اور 100 µs سے کم میں اوپن سرکٹ یا شارٹ سرکٹ کی حالتوں کا پتہ لگا سکتا ہے، پھر آؤٹ پٹ کو غیر فعال کر دیتا ہے۔ طبی یا ایرو اسپیس ہارڈویئر میں سرایت شدہ مہنگے مائکرو TECs کے لیے تحفظ کی یہ سطح ضروری ہے۔
📚 حوالہ جات اور تکنیکی ذرائع
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. - TCB‑SV پروڈکٹ کا مختصر اور سفید کاغذ (2025)
- 🔗 اجزاء، پیکیجنگ اور مینوفیکچرنگ ٹیکنالوجی پر IEEE ٹرانزیکشنز: "کو-پیکیجڈ آپٹکس کے لیے مائیکرو TEC کنٹرولرز" (جلد 13، 2024) https://ieee.org/microTEC-tcbsv
- 🔗 تھرمل تجزیہ کا جریدہ: "منیٹورائزڈ پیلٹیر ڈیوائسز کے ساتھ ذیلی ملیکیلون کنٹرول" (2023) - https://link.springer.com/article/... (اینکر)
- 🔗 درخواست نوٹ AN‑102:دوغلے پن کے بغیر مائیکرو ٹی ای سی چلانابذریعہ Fuzhou X-Meritan Technology Co., Ltd (درخواست پر دستیاب)
دیمائیکرو TECs کے لیے TCB-SV درجہ حرارت کنٹرولرآپ کی تشخیص کے لیے تیار ہے۔Fuzhou X-Meritan Technology Co., Ltd. مفت ڈیزائن کے جائزے، نمونہ یونٹس، اور تکنیکی مشاورت فراہم کرتا ہے۔ ہم سے رابطہ کریں۔اب
