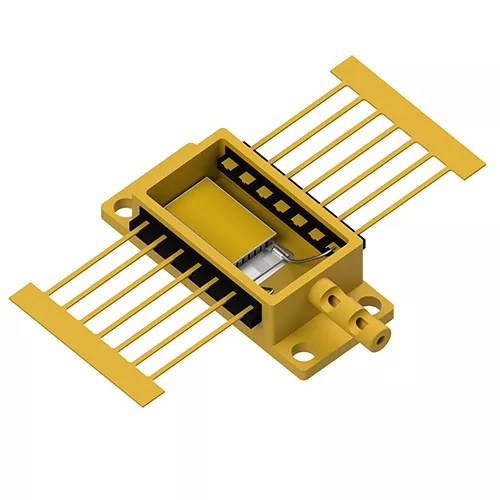

X-Meritan ایک تجربہ کار چین کوالٹی پیلٹیئر اسمبلی سپلائر ہے۔ بغیر کسی حرکت پذیر پرزے کے ایک انتہائی پرسکون کولنگ سلوشن کے طور پر ڈیزائن کیا گیا، ہمارے تھرمو الیکٹرک سسٹم آپٹیکل کمیونیکیشن ماڈیولز اور طبی جانچ کے آلات کے لیے اعلیٰ کارکردگی کا تھرمل انتظام فراہم کرتے ہیں۔ ان اسمبلیوں کو ہماری اپنی چین کی سہولت میں تیار کر کے، X-Meritan درست آلات کے لیے ایک مستحکم درجہ حرارت کے ماحول کو یقینی بناتا ہے، مؤثر طریقے سے روایتی کمپریسر سسٹم کو زیادہ قابل اعتماد، شور سے پاک متبادل کے ساتھ تبدیل کرتا ہے۔
X-Meritan سے پیلٹیر اسمبلی ایک اعلی کارکردگی کا کولنگ ماڈیول ہے جو جدید فوٹوونکس اور طبی تشخیص کی سخت درجہ حرارت کنٹرول ضروریات کو پورا کرنے کے لیے انجنیئر کیا گیا ہے۔ یہ پیلٹیر اسمبلی میکانیکل ریفریجریشن کی دیکھ بھال کی ضروریات کے بغیر ٹھوس ریاست کی کولنگ اور حرارتی نظام فراہم کرنے کے لیے جدید سیمی کنڈکٹر ٹیکنالوجی کا استعمال کرتی ہے۔ ایک خصوصی مینوفیکچرر کے طور پر، X-Meritan ہیٹ سنک اسمبلی کے اختیارات کے ساتھ مربوط ماڈیولز فراہم کرتا ہے، ایک کمپیکٹ اور پائیدار تھرمل حل فراہم کرتا ہے جو پورٹیبل ریفریجریٹرز، آٹوموٹو ریڈار، اور ہائی ٹیک لیبارٹری کے نظاموں میں بغیر کسی رکاوٹ کے فٹ ہوجاتا ہے۔
|
پروڈکٹ کا نام |
ہیٹ سنک اسمبلی کے ساتھ کولر ماڈیول |
|
زیادہ سے زیادہ درجہ حرارت کا فرق (ΔT) |
≥ 67°C سے 72°C (ویکیوم ماحول میں) |
|
زیادہ سے زیادہ کولنگ کی صلاحیت |
چند واٹس سے لے کر کئی سو واٹس تک کی مکمل رینج |
|
زیادہ سے زیادہ آپریٹنگ وولٹیج |
معیاری: 3.9V، 15.4V، 24V، 31.1V (حسب ضرورت) |
|
زیادہ سے زیادہ آپریٹنگ کرنٹ |
1A سے 20A+ تک کا احاطہ کرتا ہے۔ |
|
سیرامک پلیٹ کا مواد |
ایلومینا (Al2O3) / ایلومینیم نائٹرائڈ (AlN، ہائی تھرمل چالکتا) |
|
طول و عرض |
15 ملی میٹر x 15 ملی میٹر سے 62 ملی میٹر x 62 ملی میٹر (اپنی مرضی کے مطابق) |
● الٹرا کومپیکٹ اور پتلا پروفائل
ساختی ڈیزائن کو جگہ سے محدود آلات کے لیے بہتر بنایا گیا ہے، جس سے اسمبلی کو آسانی سے آپٹیکل ماڈیولز اور پورٹیبل طبی آلات میں سرایت کرنے کی اجازت دی جاتی ہے جہاں روایتی بھاری نظام فٹ نہیں ہو سکتے۔
● ریپڈ تھرمل رسپانس
کمپریسر پر مبنی اکائیوں کے برعکس جن کے لیے ابتدائی مدت کی ضرورت ہوتی ہے، یہ اسمبلی پاور آن ہونے پر درجہ حرارت میں نمایاں فرق پیدا کرتی ہے، فوری تھرمل استحکام کو یقینی بناتی ہے۔
● بہتر درجہ حرارت کی درستگی
ان پٹ کرنٹ کو درست طریقے سے ایڈجسٹ کر کے، صارف کولنگ یا ہیٹنگ پاور پر دانے دار کنٹرول حاصل کر سکتے ہیں، اور درست الیکٹرانک آلات کی انتہائی سخت رواداری کو پورا کر سکتے ہیں۔
● ٹھوس ریاست کی وشوسنییتا
اندر کوئی حرکت پذیر پرزہ نہ ہونے کے ساتھ، اسمبلی بنیادی طور پر آپریٹنگ شور اور مکینیکل وائبریشن کو ختم کرتی ہے، جس سے ناکامی اور دیکھ بھال کے اخراجات کا امکان نمایاں طور پر کم ہوتا ہے۔
- اعلی کارکردگی سیرامک سبسٹریٹ:درمیانی تہہ ایلومینا یا ایلومینیم نائٹرائیڈ سیرامک شیٹس کا استعمال کرتی ہے، جو چپس کو ٹھیک کرنے اور حرارت کو مؤثر طریقے سے منتقل کرنے کے لیے اعلیٰ موصلیت اور اعلی تھرمل چالکتا فراہم کرتی ہے۔
- اعلی درجے کی سیمی کنڈکٹر تھرموکوپلز:کور P-type اور N-type thermocouple کے جوڑوں پر مشتمل ہوتا ہے جو درست ویلڈنگ کے ذریعے سیریز میں جڑے ہوتے ہیں، جو گرمی کی منتقلی کے لیے بنیادی پیلٹیئر اثر کو فعال کرتے ہیں۔
-حفاظتی سیلانٹ انکیپسولیشن:نمی کے کٹاؤ اور آکسیکرن کے خلاف مزاحمت کے لیے پورے اندرونی ڈھانچے کو خصوصی سیلنٹ کے ساتھ گھیر لیا گیا ہے، جو مختلف ماحول میں طویل مدتی استحکام کو یقینی بناتا ہے۔
- مضبوط برقی لیڈز:صنعتی یا آٹوموٹیو سسٹم کے اندر اعلی کرنٹ آپریشن اور محفوظ سرکٹ انضمام کے لیے ڈیزائن کیے گئے پائیدار بیرونی لیڈز سے لیس۔
اہم درجہ حرارت کا میلان: پیلٹیئر اسمبلی زیادہ سے زیادہ درجہ حرارت کا فرق ($\Delta T_{max}$) 60-70 °C حاصل کر سکتی ہے، یہاں تک کہ اعلی محیطی کمرے کے درجہ حرارت والے ماحول میں بھی طاقتور مقامی کولنگ فراہم کرتی ہے۔
مستحکم طویل مدتی آپریشن: سخت مسلسل چلائی جانے والی جانچ وقت کے ساتھ کارکردگی میں کوئی نمایاں کمی نہیں دکھاتی ہے، جو طبی اور صنعتی آلات کے طویل مدتی قابل اعتماد آپریشن کی ضمانت دیتی ہے۔
وسیع وولٹیج موافقت: گرڈ وولٹیج میں معمولی اتار چڑھاو کے دوران بھی عام طور پر کام کرنے کے لیے ڈیزائن کیا گیا ہے، جس سے یہ غیر مستحکم پاور کی حالتوں یا آٹوموٹو پاور سسٹمز کے ساتھ انتہائی موافقت پذیر ہے۔
بہتر توانائی کی کارکردگی: ایک ہی کلاس کے معیاری تھرمو الیکٹرک ماڈیولز کے مقابلے میں کم بجلی کی کھپت پر نمایاں گرمی کی کھپت اور ٹھنڈک کے اثرات فراہم کرتا ہے۔
1. یقینی بنائیں کہ رابطے کی سطحیں بالکل چپٹی ہیں اور تھرمل چکنائی کو یکساں طور پر لگائیں۔ دباؤ کے عدم توازن کو روکنے کے لیے پیچ کو متوازی طور پر سخت کیا جانا چاہیے جو سیرامک پلیٹوں کو کریک کر سکتے ہیں۔
2. گرم سرے کو گرمی کے جمع ہونے سے روکنے کے لیے کافی تفصیلات کے ہیٹ سنک سے لیس ہونا چاہیے۔ مناسب کھپت کی کمی فوری طور پر اجزاء کو جلانے کا باعث بن سکتی ہے۔
3. مرطوب حالات میں، اس بات کو یقینی بنائیں کہ آکسیڈیشن کو روکنے کے لیے وائرنگ اور کناروں پر مناسب واٹر پروف اور نمی پروف ٹریٹمنٹ لگائے جائیں۔
4. ہوا میں رکاوٹ کو روکنے اور اسمبلی کی عمر بھر میں تھرمل ایکسچینج کی اعلی کارکردگی کو برقرار رکھنے کے لیے ریڈی ایٹر/ہیٹ سنک سے دھول کو باقاعدگی سے ہٹا دیں۔
1. 6 پی ایچ ڈی اور 200 سے زیادہ لوگوں کی پروڈکشن ٹیم کی قیادت میں ایک تحقیقی اور ترقیاتی فورس کے تعاون سے، ہم جدید سیمی کنڈکٹر کولنگ ٹیکنالوجی میں مہارت رکھتے ہیں۔
2. ہماری پیلٹیئر اسمبلی فوٹوونک انڈسٹری کے کوالٹی کنٹرول کے سخت معیارات پر عمل کرتی ہے، اس بات کو یقینی بناتی ہے کہ وہ پائیدار، اعلیٰ کارکردگی اور صارف دوست ہیں۔
3. ایک بھروسہ مند چائنا مینوفیکچرر اور سپلائر کے طور پر، ہم آپ کو مسابقتی رعایت کے ساتھ خریدنے میں مدد کے لیے فیکٹری سے براہ راست قیمتوں کا تعین، ہول سیل خدمات اور قیمتوں کی ایک جامع فہرست پیش کرتے ہیں۔
4. آپٹیکل کمیونیکیشن سے لے کر آٹو موٹیو ریڈار تک، ہم پیشہ ورانہ تکنیکی مدد اور ایک قابل اعتماد سپلائی چین فراہم کرتے ہیں، جس میں بہت سی اعلیٰ مانگ والی فوٹوونک مصنوعات کو فوری فروخت کے لیے اسٹاک میں رکھا جاتا ہے۔
