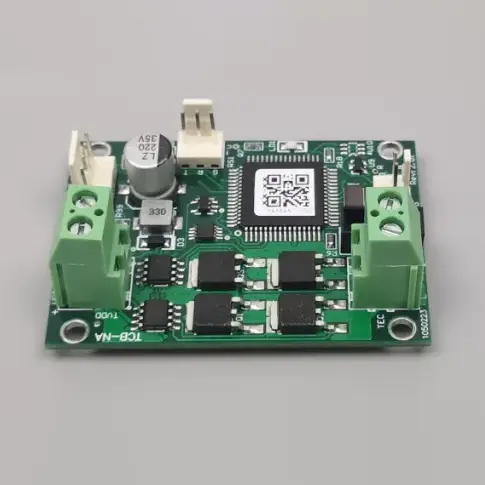

X-Meritan معیاری کولر فراہم کنندہ کے لیے ایک پیشہ ور چائنا کوالٹی TCB-NA ٹمپریچر کنٹرولر ہے۔ اعلیٰ قیمت کی کارکردگی اور بھروسے کے لیے ڈیزائن کیا گیا، ہائی پریسجن TCB-NA ٹمپریچر کنٹرولر بورڈ لیزر ڈائیوڈس اور مختلف سمارٹ ہوم اپلائنسز کو مستحکم کرنے کے لیے ایک مثالی حل ہے۔ چین میں ہماری قائم کردہ مینوفیکچرنگ مہارت سے فائدہ اٹھاتے ہوئے، X-Meritan عالمی شراکت داروں کو ایک پائیدار TCB-NA سیمی کنڈکٹر کولر بورڈ برائے درجہ حرارت کنٹرول فراہم کرتا ہے جو قابل رسائی قیمتوں کے ساتھ فعال استعداد کو متوازن رکھتا ہے۔
معیاری کولرز کے لیے TCB-NA ٹمپریچر کنٹرولر X-Meritan کے ذریعہ چین کے سپلائر کے طور پر تیار کیا گیا ایک ورسٹائل تھرمل مینجمنٹ ماڈیول ہے جو عام صنعتی اور تجارتی کولنگ کی ضروریات کے لیے تیار کیا گیا ہے۔ معیاری کولرز کے لیے یہ TCB-NA درجہ حرارت کنٹرولر ایک دو طرفہ کنٹرول فن تعمیر کے ذریعے قطعی ضابطے کی سہولت فراہم کرتا ہے، جس سے ہیٹنگ اور کولنگ موڈز کے درمیان ہموار منتقلی کی اجازت ملتی ہے۔ ایک قابل اعتماد حل پارٹنر کے طور پر، X-Meritan نے اس سیریز کو معیاری پاور سپلائیز کے ساتھ مؤثر طریقے سے کام کرنے کے لیے بہتر بنایا ہے، جو صارف کے لیے دوستانہ ASCII سیریل انٹرفیس پیش کرتا ہے جو موجودہ ہارڈویئر ایکو سسٹم میں سیدھے سادے انضمام کو یقینی بناتا ہے۔
|
پیرامیٹر |
تفصیلات |
|
بورڈ سپلائی وولٹیج |
4.5–27V (TEC وولٹیج سے مماثل ہونا چاہیے) |
|
TEC وولٹیج |
5V–27V (≥ سپلائی وولٹیج ہونا چاہیے) |
|
ٹی ای سی کرنٹ |
0-10A |
|
درجہ حرارت سینسر |
10K NTC (پہلے سے طے شدہ B قدر: 3950؛ اصل B قدر لامحدود ہے—صرف مطلق درجہ حرارت کو متاثر کرتا ہے، درستگی کو کنٹرول نہیں کرتا) |
|
درجہ حرارت کنٹرول کی درستگی |
±0.1°C |
|
درجہ حرارت کی درستگی سیٹ کریں۔ |
±0.1°C |
|
درجہ حرارت کی پیمائش کی حد |
-30°C سے +147°C |
|
کنٹرول درجہ حرارت کی حد |
-20°C سے +100°C |
|
پہلے سے طے شدہ فیکٹری کا درجہ حرارت۔ |
25 ° C (درخواست پر مرضی کے مطابق) |
|
طول و عرض (L × W × H) |
60mm × 42mm × 26.5mm (22mm اوپر بورڈ، 1.5mm PCB موٹائی، پن ≤3mm نیچے) |
دو طرفہ تھرمل مینجمنٹ
TEC پیرامیٹرز کی لچکدار ترتیب کے ساتھ ہیٹنگ اور کولنگ دونوں طریقوں کو سپورٹ کرتا ہے، جو اسے وسیع رینج کے محیطی حالات اور ہدف کے درجہ حرارت کے مطابق بناتا ہے۔
معیاری سیریل مواصلات
درجہ حرارت کی ترتیبات اور حقیقی وقت کی نگرانی کو ایک معیاری ASCII پروٹوکول کے ذریعے آسانی سے منظم کیا جاتا ہے، جو تیزی سے تعیناتی کے لیے عام سیریل ٹولز جیسے Windows HyperTerminal کے ساتھ مطابقت رکھتا ہے۔
جامع سگنل انٹرفیس
الارم سگنلز اور "تیار" سٹیٹس کے لیے وقف شدہ آؤٹ پٹ شامل ہیں، TEC شٹ ڈاؤن کے لیے ایک کنٹرول ان پٹ کے ساتھ، مجموعی نظام کی حفاظت اور آٹومیشن کی صلاحیت کو بڑھاتا ہے۔
مستحکم آن/آف ریگولیشن
قابل اعتماد درجہ حرارت کی دیکھ بھال کو یقینی بنانے کے لیے ایک ثابت شدہ کنٹرول طریقہ استعمال کرتا ہے، حساس اجزاء جیسے لیزر ڈائیوڈس اور لیبارٹری کے آلات کے لیے ایک مستقل تھرمل ماحول فراہم کرتا ہے۔
اعلی قیمت کارکردگی کا تناسب
بڑے پیمانے پر صنعتی ایپلی کیشنز اور سمارٹ آلات مینوفیکچرنگ کے لیے اقتصادی طور پر قابل عمل انتخاب رہتے ہوئے ضروری اعلی صحت سے متعلق کنٹرول خصوصیات فراہم کرنے کے لیے انجینئرڈ۔
معیاری کولرز کے لیے TCB-NA ٹمپریچر کنٹرولر معیاری تھرمو الیکٹرک کولرز کے لیے تیار کردہ ایک سادہ لیکن موثر آن/آف کنٹرول منطق کا استعمال کرتے ہوئے کام کرتا ہے۔ یہ نظام ایک منسلک سینسر کے ذریعے درجہ حرارت کی نگرانی کرتا ہے اور اس کا اپنے اندرونی پروسیسر کے ذریعے صارف کے مقرر کردہ سیٹ پوائنٹ سے موازنہ کرتا ہے۔ اس انحراف کی بنیاد پر، کنٹرولر دو طرفہ طریقے سے TEC میں بجلی کے بہاؤ کا انتظام کرتا ہے، ضرورت کے مطابق حرارتی اور کولنگ کے درمیان سوئچ کرنے کے لیے کرنٹ کو تبدیل کرتا ہے۔ اگرچہ یہ ماڈل معیاری ایپلی کیشنز کے لیے مضبوط استحکام فراہم کرتا ہے، لیکن اسے سادگی کے لیے ڈیزائن کیا گیا ہے، جس سے آؤٹ پٹ وولٹیج کو براہ راست ان پٹ سپلائی کی پیروی کرنے کی اجازت ملتی ہے تاکہ کولنگ عناصر کو زیادہ سے زیادہ بجلی کی ترسیل ہو۔
سوال: TCB-NA کے لیے سپلائی وولٹیج کے حوالے سے کیا اہم تحفظات ہیں؟
A: ہماری جدید NE یا NC سیریز کے برعکس، معیاری کولرز کے لیے TCB-NA درجہ حرارت کنٹرولر میں اندرونی آؤٹ پٹ وولٹیج کو محدود کرنے کی خصوصیت نہیں ہے۔ اس لیے، آپ کو یقینی بنانا چاہیے کہ سپلائی وولٹیج آپ کے TEC کے ریٹیڈ وولٹیج سے کم یا اس کے برابر ہے تاکہ اجزاء کے اوورلوڈ کو روکا جا سکے۔
سوال: TCB-NA نظام کی طاقت کے استحکام کو کیسے متاثر کرتا ہے؟
A: اس کنٹرولر کے ذریعہ استعمال کردہ سوئچنگ کا طریقہ منسلک سوئچنگ پاور سپلائی کی لہر کو بڑھا سکتا ہے۔ اگر آپ کے سسٹم میں برقی مقناطیسی مداخلت کے لیے حساس دیگر بورڈز شامل ہیں، تو ہم ڈیٹا کی سالمیت اور بورڈ کے استحکام کو برقرار رکھنے کے لیے TCB-NA کو الگ سے پاور دینے کی تجویز کرتے ہیں۔
سوال: مجھے TCB-NE ماڈل پر TCB-NA کا انتخاب کب کرنا چاہئے؟
A: معیاری کولرز کے لیے TCB-NA ٹمپریچر کنٹرولر ایپلی کیشنز کے لیے بہترین ہے جہاں لاگت کی کارکردگی اور معیاری درستگی ترجیحات ہیں۔ اگر آپ کے پروجیکٹ کو زیادہ سے زیادہ توانائی کی کارکردگی یا بہت زیادہ درجہ حرارت کی ریزولوشن درکار ہے، تو ہم TCB-NE سیریز میں اپ گریڈ کرنے کا مشورہ دیتے ہیں۔
1. بہت سے ڈسٹری بیوٹرز کے برعکس، X-Meritan چین میں اپنی مخصوص فیکٹری چلاتا ہے، جس سے ہمیں پی سی بی اسمبلی سے لے کر ہر TCB-NA یونٹ کے حتمی کیلیبریشن تک پورے پیداواری عمل کی براہ راست نگرانی کرنے کی اجازت ملتی ہے۔
2. تھرمل مینجمنٹ سیکٹر میں زیادہ تجربہ کار تجربے کے ساتھ، ہم نے لیزر ڈائیوڈ اور طبی آلات کی صنعتوں سے حقیقی دنیا کے تاثرات کی بنیاد پر اپنے کنٹرولرز کو بہتر بنایا ہے، جس سے ایک ہارڈ ویئر ڈیزائن کو یقینی بنایا گیا ہے جو طویل مدتی استحکام کو ترجیح دیتا ہے۔
3. جب آپ ہم سے مشورہ کرتے ہیں، تو آپ ان انجینئرز سے براہ راست بات کرتے ہیں جو ہارڈ ویئر ڈیزائن کرتے ہیں۔ ہم TEC اوورلوڈ کے خطرے کو روکنے کے لیے پاور ریپل مینجمنٹ اور وولٹیج کی مماثلت کے بارے میں درست تکنیکی رہنمائی فراہم کرتے ہیں۔
4. ایک پیشہ ور بیرون ملک لاجسٹکس ٹیم کو منظم کرکے اور معیاری اجزاء کی ایک مستحکم انوینٹری کو برقرار رکھتے ہوئے، ہم مؤثر طریقے سے خریداری کے چکروں کو مختصر کرتے ہیں اور روایتی بین الاقوامی خوردہ فروشوں کے مقابلے میں زیادہ مسابقتی قیمتیں پیش کرتے ہیں۔
5. ہماری مصنوعات سخت صنعتی معیارات کے تحت تیار کی جاتی ہیں، اس بات کو یقینی بناتے ہوئے کہ معیاری کولرز کے لیے TCB-NA درجہ حرارت کنٹرولر پیچیدہ نظام کے انضمام کے لیے درکار برقی مقناطیسی مطابقت (EMC) کی ضروریات کو مسلسل پورا کرتا ہے۔
