-Meritan مائیکرو TECs مینوفیکچرر کے لیے آپ کا قابل اعتماد چائنا کوالٹی TCB-SA ٹمپریچر کنٹرولر ہے۔ صنعتی آٹومیشن سسٹمز کے لیے جو انتہائی تھرمل استحکام کی ضرورت ہوتی ہے، TCB-SA درجہ حرارت کنٹرولر بورڈ برائے مائیکرو TECs 0.01°C کی درستگی کے ساتھ ایک اعلیٰ درستگی والا انٹرفیس فراہم کرتا ہے۔ خاص طور پر اعلی درجے کے تھرمو الیکٹرک سسٹمز کے لیے بنائے گئے مربوط سرکٹس کا فائدہ اٹھاتے ہوئے، X-Meritan لیزر اور سیمی کنڈکٹر صنعتوں میں عالمی شراکت داروں کو چین کے تیار کردہ قابل اعتماد حل فراہم کرتا ہے۔

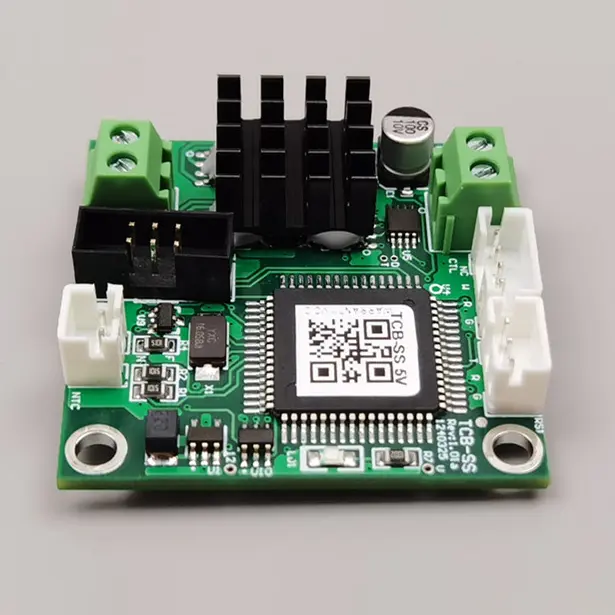

TCB-SA ٹمپریچر کنٹرولر برائے مائیکرو TECs چین میں X-Meritan کے ذریعے بنایا گیا ایک خصوصی کنٹرول ماڈیول ہے جو چھوٹے پیمانے پر تھرمل کنڈکٹیو عناصر کے لیے بنایا گیا ہے۔ یہ TCB-SA مائیکرو TECs تھرمو الیکٹرک کولر ٹمپریچر کنٹرولر اس بات کو یقینی بنانے کے لیے ایک جامع PID کنٹرول الگورتھم کا استعمال کرتا ہے کہ نازک الیکٹرانک اجزاء اپنی بہترین آپریٹنگ ونڈوز میں رہیں۔ چین میں قائم فیکٹری کے ساتھ ایک پیشہ ور مینوفیکچرر کے طور پر، X-Meritan اس بات کو یقینی بناتا ہے کہ ہر کنٹرولر TEC کو بجلی کی مسلسل فراہمی فراہم کرتا ہے، وقفے وقفے سے بجلی کے چکر سے منسلک اتار چڑھاؤ کو ختم کرتا ہے اور حساس آلات کے لیے ایک مستحکم ماحول فراہم کرتا ہے۔
| پیرامیٹر | تکنیکی ضرورت / قدر |
| بورڈ سپلائی وولٹیج (DC) | 5V |
| بورڈ کی فراہمی کرنٹ | مخصوص TEC بوجھ پر منحصر ہے۔ |
| آؤٹ پٹ کی کارکردگی | 90% سے زیادہ |
| TEC وولٹیج | 4.5V (پہلے سے طے شدہ) |
| ٹی ای سی کرنٹ | 3.0A (زیادہ سے زیادہ) |
| درجہ حرارت سینسر کی قسم | 10K NTC (پہلے سے طے شدہ B قدر: 3950) |
| کنٹرول کی درستگی | 0.01 ڈگری سینٹی گریڈ |
| درجہ حرارت کی درستگی سیٹ کریں۔ | 0.01 ڈگری سینٹی گریڈ |
| پیمائش کی حد | -30 سے 147 ڈگری سینٹی گریڈ |
| کنٹرول درجہ حرارت کی حد | -20 سے 100 ڈگری سینٹی گریڈ |
| فیکٹری ڈیفالٹ سیٹ ٹمپ | 25 ڈگری سینٹی گریڈ (یا صارف کی طرف سے مخصوص) |
| طول و عرض (L x W) | 60 ملی میٹر x 42 ملی میٹر |
| بورڈ کی اونچائی | 23 ملی میٹر (کل) |
| اجزاء کی اونچائی | 18.5 ملی میٹر (بورڈ کے اوپر) |
| بورڈ کی موٹائی | 1.5 ملی میٹر |
| پن کلیئرنس | زیادہ سے زیادہ 3 ملی میٹر (بورڈ کے نیچے) |
خصوصی کنٹرول فن تعمیر
TEC مینجمنٹ کے لیے وقف ایک اعلیٰ درجے کے انٹیگریٹڈ سرکٹ (IC) کے ساتھ بنایا گیا، بورڈ 0.01°C کی اعلی درجہ حرارت کنٹرول درستگی حاصل کرتا ہے۔
مسلسل بجلی کی فراہمی
معیاری پلس چوڑائی ماڈیولیشن کے برعکس، TCB-SA کولنگ عنصر کو مسلسل طاقت فراہم کرتا ہے، پورے کنٹرول سائیکل میں ہموار تھرمل گریڈینٹ اور مستحکم درجہ حرارت کو یقینی بناتا ہے۔
بہتر PID الگورتھم
آن بورڈ پی آئی ڈی لاجک مائیکرو اسکیل تھرمل ماسز کے لیے مکمل طور پر بہتر ہے، جس سے سیٹ پوائنٹ کی منتقلی کے دوران تیز رفتار ردعمل کے اوقات اور کم سے کم اوور شوٹ کی اجازت ملتی ہے۔
وسیع سینسر مطابقت
کنٹرولر 10kΩ NTC درجہ حرارت کے سینسر کے ساتھ مکمل طور پر مطابقت رکھتا ہے، جو مائیکرو الیکٹرانکس میں اعلیٰ صحت سے متعلق تھرمل مانیٹرنگ کا صنعتی معیار ہے۔
ثابت صنعتی وشوسنییتا
مائیکرو TECs کے لیے TCB-SA درجہ حرارت کنٹرولر کی کارکردگی کی تصدیق لیزر فیلڈ میں طویل مدتی، بڑے پیمانے پر ایپلی کیشنز کے ذریعے کی گئی ہے، جہاں تھرمل ضروریات غیر معمولی طور پر سخت ہیں۔
مائیکرو اجزاء کے لیے آپٹمائزڈ
خاص طور پر چھوٹے فارم فیکٹر TECs کے لیے ڈیزائن کیا گیا ہے، بورڈ کی برقی خصوصیات کو نازک سیمی کنڈکٹر کولنگ جنکشنز کو زیادہ دباؤ سے بچانے کے لیے بنایا گیا ہے۔
لیزر ڈائیوڈ اسٹیبلائزیشن: ڈائیوڈ ہاؤسنگ کے لیے انتہائی مستحکم درجہ حرارت کو برقرار رکھ کر ہائی اینڈ لیزر سسٹمز میں طول موج کی مسلسل پیداوار کو یقینی بناتا ہے۔
ہائی پریسجن آپٹیکل سینسرز: مائیکرو TECs کے لیے TCB-SA ٹمپریچر کنٹرولر چٹان سے مستحکم ٹھنڈک کا ماحول فراہم کرکے حساس آپٹیکل ڈیٹیکٹرز میں تھرمل شور کو کم کرتا ہے۔
سیمی کنڈکٹر ریسرچ: لیبارٹری سیٹ اپ کے لیے مثالی جس میں مائیکرو اسکیل تھرمل کنٹرول کی ضرورت ہوتی ہے جہاں جگہ محدود ہو اور 0.01°C درستگی لازمی ہو۔
1. X-Meritan چین میں اپنی مخصوص فیکٹری چلاتا ہے، اس بات کو یقینی بناتا ہے کہ ہم مائیکرو TECs کے لیے ہر TCB-SA درجہ حرارت کنٹرولر کے معیار پر مکمل کنٹرول برقرار رکھیں۔
2. ہماری ٹیم کے پاس ہائی ٹیک ٹمپریچر کنٹرول پراڈکٹس تیار کرنے کا وسیع تجربہ ہے، جو صنعتی آٹومیشن فیلڈ کے لیے جدید حل کا ایک مسلسل سلسلہ فراہم کرتا ہے۔
3. ہمارے ایپلیکیشن انجینئرز ابتدائی حل کے ڈیزائن اور ٹربل شوٹنگ سے لے کر بڑے پیمانے پر پروڈکشن اسکیلنگ تک پورے پروجیکٹ لائف سائیکل میں جامع مدد فراہم کرتے ہیں۔
4. ہم فوری تکنیکی جوابات فراہم کرنے اور لاجسٹک مسائل کو فوری طور پر حل کرنے کے لیے ڈیزائن کردہ پیشہ ورانہ سیلز سپورٹ سسٹم کے ساتھ کسٹمر کی کارکردگی کو ترجیح دیتے ہیں۔
5. چین میں ایک بھروسہ مند صنعت کار اور مجاز ایجنٹ کے طور پر، ہم نے مسلسل، صنعتی درجے کی کارکردگی فراہم کرنے کے لیے ایک ساکھ بنائی ہے جو ہمارے صارفین کو پروجیکٹ کی کامیابی حاصل کرنے میں مدد کرتی ہے۔
